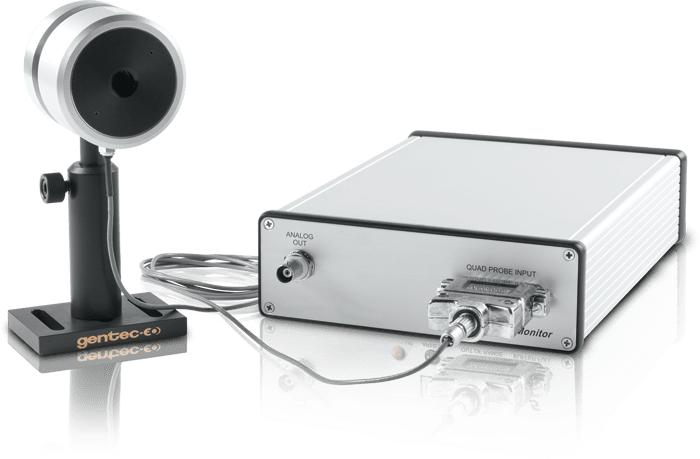

Gentec-EO QUAD-4Track激光位置監控儀描述：

數據表(中) 數據表(EN) 用戶手冊

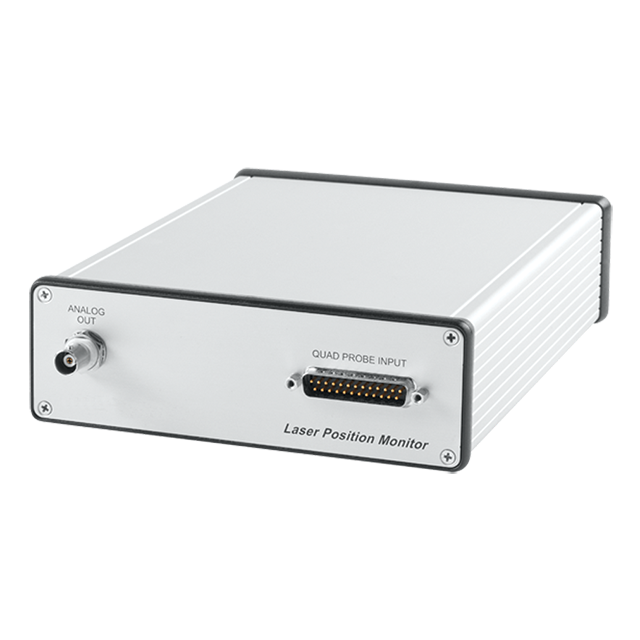

QUAD-4TRACK

這一系統基于 4 通道微處理器，測量每個 QUAD 元件的電壓輸出并進行數學計算，以測量激光束或圖像的 X 軸和 Y 軸位移。該系統處理速度快，可用于實時追蹤、對準和/或測量移動，分辨率只有幾微米！

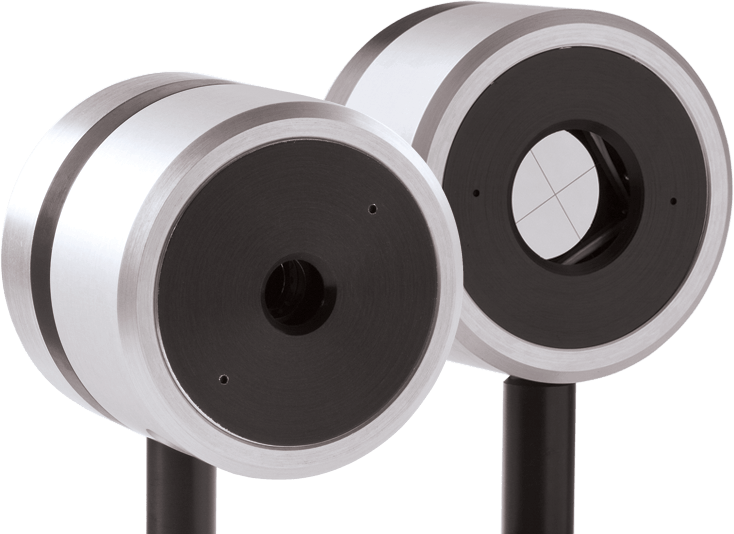

QUAD 探測器

該探測器速度快，可以處理脈沖激光的高峰功率而不出現飽和，全光譜（從紫外到遠紅外，甚至太赫茲）響應激光器。QUAD-E 設計用于高達 1000 Hz 的脈沖源，而 QUAD-P 則用于連續波和高重復率（準連續波）脈沖源。在模擬模式下，這兩種探測器還可作為單獨設備，納入您自己的系統應用中。為此，我們可以提供 Lemo 尾纜。

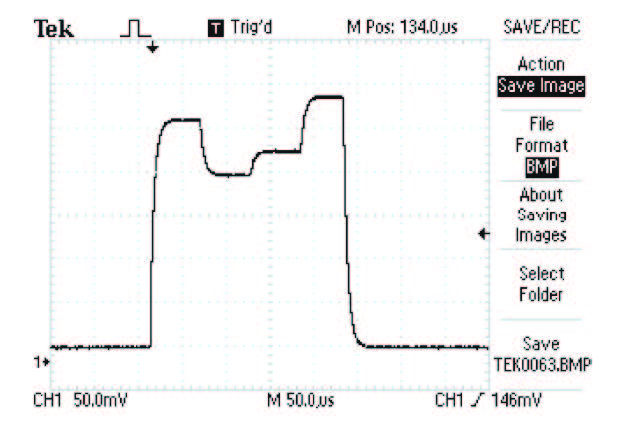

模擬輸出

QUAD-4Track 的模擬輸出提供的電壓與照射各個 QUAD 元件的脈沖能或激光功率成正比。四個電壓輸出相等時，光束位于 QUAD 探測器的中心。在設置脈沖源的 QUAD 探測器以進行光學調準時，這一工具非常實用。

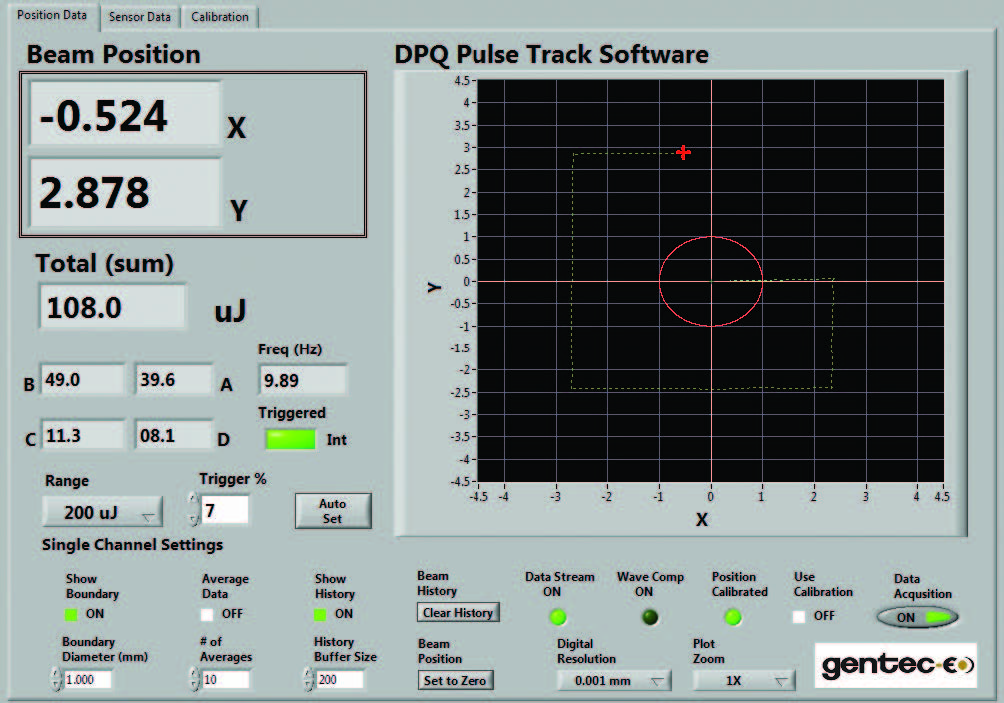

測量界面

QUAD-4Track 包含功能強大的單機軟件 LabView，用于控制儀表、處理數據并顯示 X 軸和 Y 軸位置。該軟件還可顯示脈沖源的能量或功率以及重復率。本界面中的大型圖表顯示線束的矩心位置并實時追蹤其移動。該關鍵包含許多實用功能，例如：設置邊界、放大（2 倍至 128 倍）、設置分辨率、數據記錄等，不一而足。綠線代表追蹤歷史。

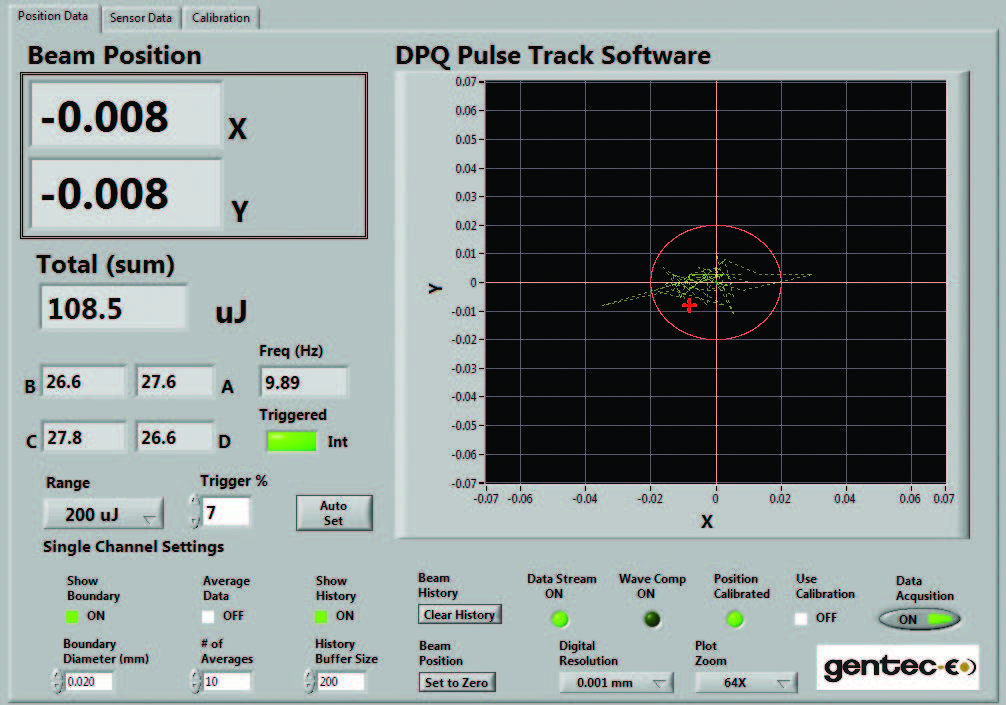

隨著時間的推移追蹤線束

在左側所示的測量界面中，我們正在追蹤 10 Hz 頻率下脈沖 Nd:YLF 激光的線束穩定性。分辨率設定為 0.001 nm，邊界設定為 20 μm（紅色圓圈），放大功能設定為 64倍?？偰芰繛?108.5 μJ，激光的位置為 X 軸 -8 μm、Y 軸 -8 μm。綠色跟蹤線顯示的是幾百次脈沖期間激光圍繞零位的移動。

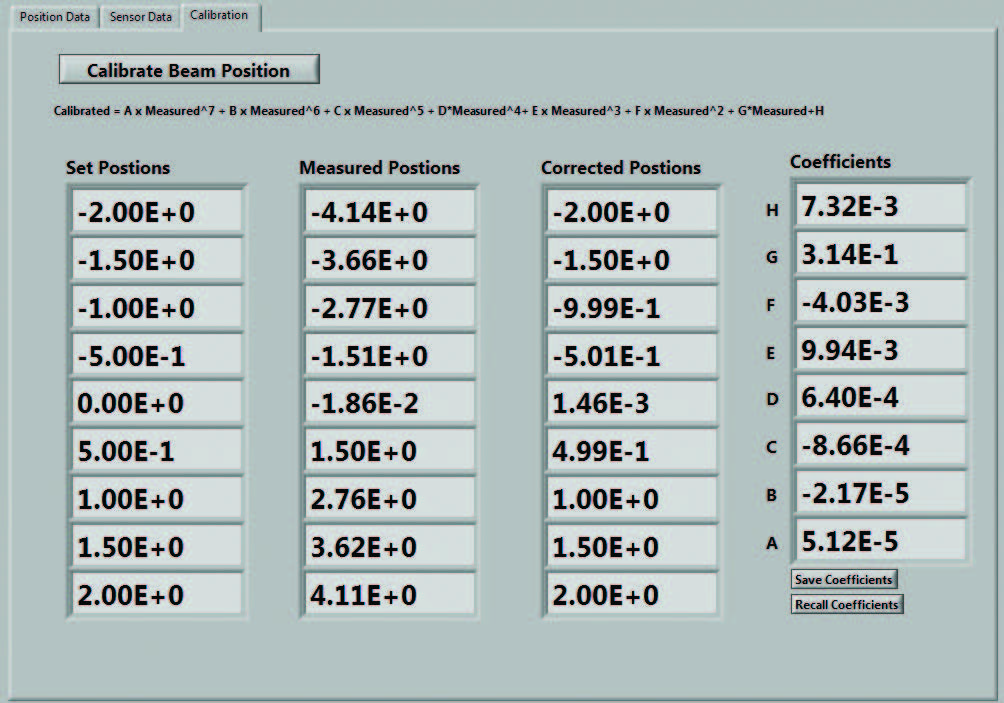

位置校準界面

這需要使用微米級線性階段（只有 1 根軸）。如左側的校準界面所示，該程序包括儀表調零，移動 QUAD 探測器至九個分立位置（+2000 mm 至 -2000 mm）并采集 QUAD 讀數。然后，該程序會確定校正系數（最后一欄）并將其運用到原始數據以到達“校正位置”?，F(xiàn)在，QUAD 探測器已校準完畢！

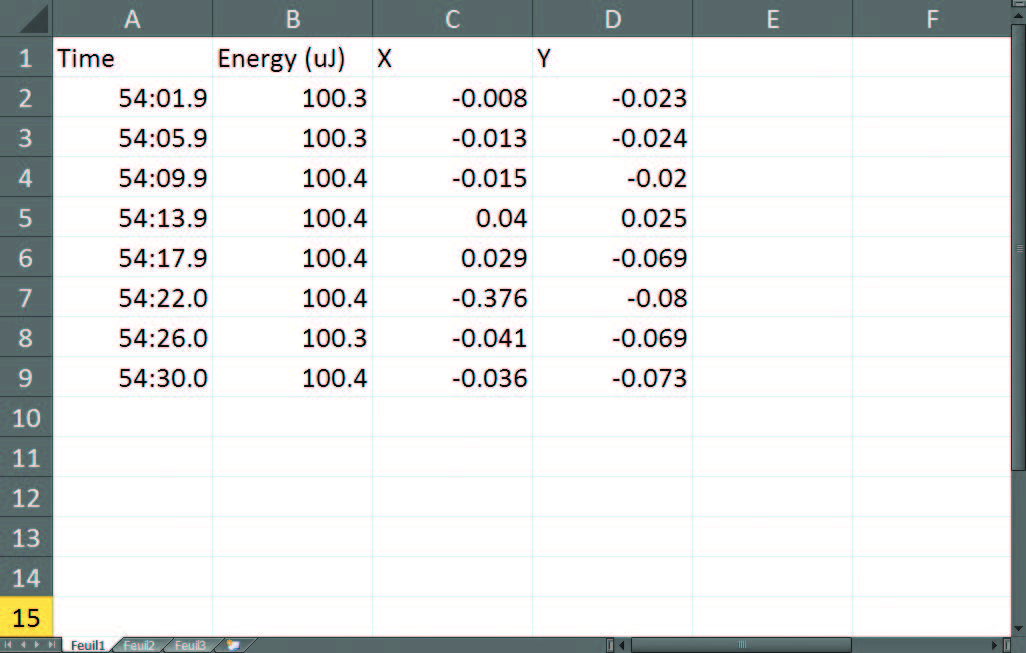

數據記錄

另一個非常實用的功能是“數據記錄”。通過這一功能，您可以設置 QUAD-4Track 以跟進激光在過去數分鐘、數小時甚至數天內的位移、能量和/或功率。需要在激光器熱機時測量激光的“光束偏轉”嗎？使用數據記錄就行了！需要測量不同激光重復率或能量級對應的光束位移嗎？數據記錄可以幫您測量！

主要特性

測量，跟蹤和對準

根據您的激光束的去向

對于CW，脈沖及高重復頻率激光器

QUAD-E：每次脈沖的能量（從μJ到mJ）

QUAD-P：功率（從μW到mW）

紫外至遠紅外和太赫區

吸收器覆蓋所有的光源，包括從紫外波長至毫米波長

大面積傳感器

9 mm和20 mm 方形探測器

使用 USB 2.0 快速連接

確保全速追蹤

包括應用軟件

包括完整的LabView應用軟件，具有許多特征

產品規格
